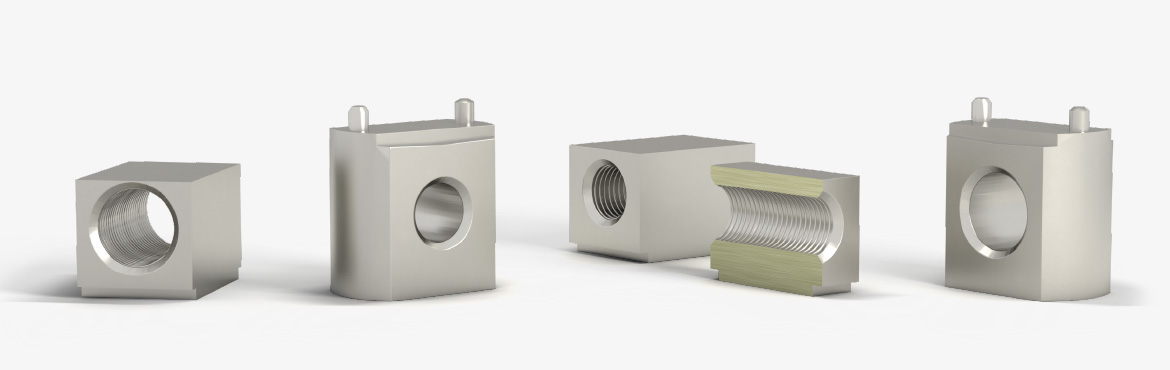

Power Edge SMD
Durchgangsbohrung / Innengewinde durchgehend
Unsere Produktreihen 03.6.000X.BB erfüllen bereits heute alle Anforderungen der zukünftig in Kraft tretenden verschärften REACH-, RoHS- und ELV-Verordnungen, ebenso wie die zukünftige verschärfte Regelung zur erforderlichen Bleifreiheit.
PRODUKTSPEZIFIKATION
- Zur Befestigung von Bauteilen auf Leiterplatten
- SMT Löten
- UNC-Gewinde oder kundenspezifische Änderungen auf Anfrage
- RoHS konform
Technische Daten
| A | B | C | D | E | F | G | H | J | Zentrierzapfen | Artikelnummer |
|---|---|---|---|---|---|---|---|---|---|---|
| 5 | M3 | 3 | 0,5 | 0,5 | 5 | 6 | – | – | Nein | 03.6.0001 |
| 5 | Ø 3,3 | 3 | 0,5 | 0,5 | 5 | 6 | – | – | Nein | 03.6.0002 |
| 7 | M3 | 3,5 | 0,5 | 0,5 | 3,33 | 5,54 | 1 | Ø 0,84 | Ja | 03.6.0003 |
| 7 | Ø 3,3 | 3,5 | 0,5 | 0,5 | 3,33 | 5,54 | 1 | Ø 0,84 | Ja | 03.6.0004 |
Masszeichnung
Maßangaben B-J in mm
