Power Socket rund
Mit-, oder ohne Dichtring
Innengewinde, massive Einpresstechnik, Pinanordnung vollflächig
Unsere Produktreihen 02.8.00XX.BB erfüllen bereits heute alle Anforderungen der zukünftig in Kraft tretenden verschärften REACH-, RoHS- und ELV-Verordnungen, ebenso wie die zukünftige verschärfte Regelung zur erforderlichen Bleifreiheit.
PRODUKTSPEZIFIKATION
- Hochstrom-Leiterplattenanschluss
- UNC-Gewinde oder kundenspezifische Änderungen auf Anfrage
- Zur Befestigung von Kabelschuhen
- Direkte Verbindung von Leiterplatte zur Gehäuse Außenwelt besonders gut geeignet
- Standardgrößen auf der rechten Seite in der Tabelle, kundenspezifische Lösungen auf Anfrage möglich
- RoHS konform,REACH konform
Technische Daten
| A | B | C | D | E | Polzahl/Bohrbild | Gewicht [in g] | Artikelnummer |
|---|---|---|---|---|---|---|---|
| M6 | 13 | 16,5 | 8 | Ø13 | 21/B1 | 13,93 | 02.8.0005 |
| M6 | 12 | 15,5 | 8 | Ø13 | 21/B1 | 13,75 | 02.8.0010 |
| M6 | 12 | 15,5 | 9 | Ø13 | 21/B1 | 13,75 | 02.8.0011 |

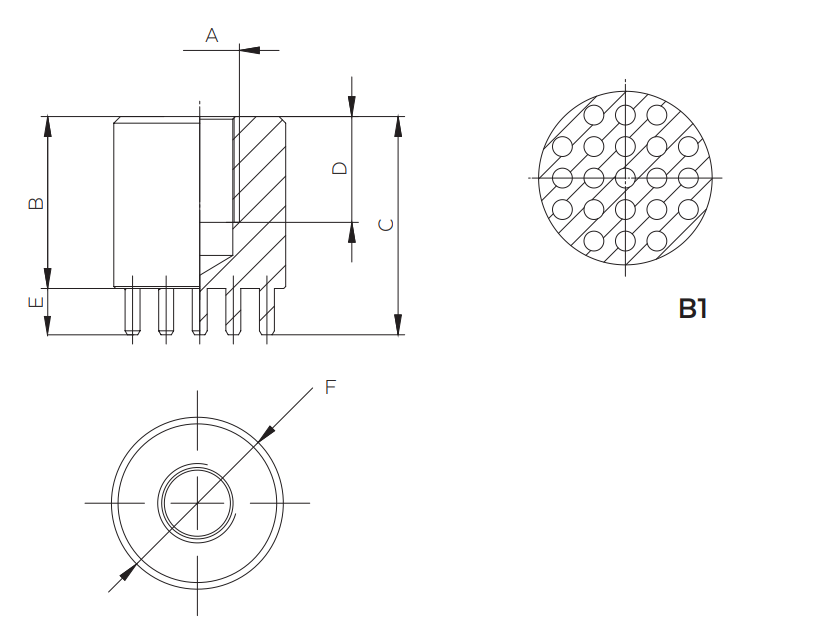

Masszeichnung
Maßangaben B-E in mm
Das Gewicht kann produktionsbedingt leicht variieren
