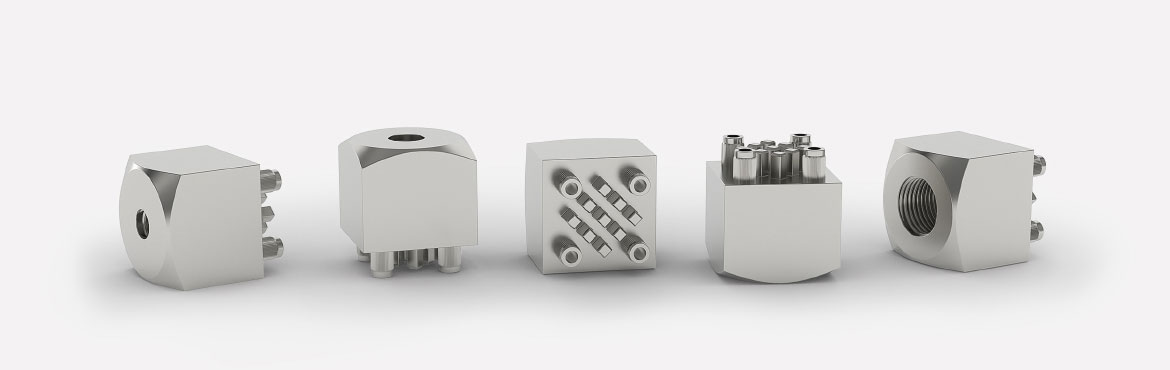

Power Socket Strong Series
Buchse mit Innengewinde, Semi- massive + Massive Einpresstechnik, Pinanordnung vollflächig
Unsere Produktreihen 02.9.000X.BB erfüllen bereits heute alle Anforderungen der zukünftig in Kraft tretenden verschärften REACH-, RoHS- und ELV-Verordnungen, ebenso wie die zukünftige verschärfte Regelung zur erforderlichen Bleifreiheit
PRODUKTSPEZIFIKATION
- Der Pin gibt nach dem Einpressen etwas nach, dies reduziert überschüssigen Kraftübertrag und Belastung der Leiterplatte
- Hohe Leistung und Robustheit bewiesen in Kunden- und Einsatztests
- Ideal geeignet für Anwendung in E-Fahrzeugen, Robotertechnik, Industrieautomation etc.
- Mit dem bewährt schnellen zuverlässigen MTCON-Service
Technische Daten
| A | B | C | D | E1/E2 | F | Polzahl/Bohrbild | Gewicht [in g] | Artikelnummer | |
|---|---|---|---|---|---|---|---|---|---|
| M5 | 14 | 18,1 | 9 | 3,5/4,1 | 16 | Ø 2,9 | 4+9/B2A | 30,3 | 02.9.0006 |
| M6 | 14 | 18,1 | 9 | 3,5/4,1 | 16 | Ø 2,9 | 4+9/B2A | 29,41 | 02.9.0007 |
| M8 | 14 | 18,1 | 9 | 3,5/4,1 | 16 | Ø 2,9 | 4+9/B2A | 27,78 | 02.9.0008 |
| M10 | 14 | 18,1 | 9 | 3,5/4,1 | 16 | Ø 2,9 | 4+9/B2A | 25,76 | 02.9.0009 |

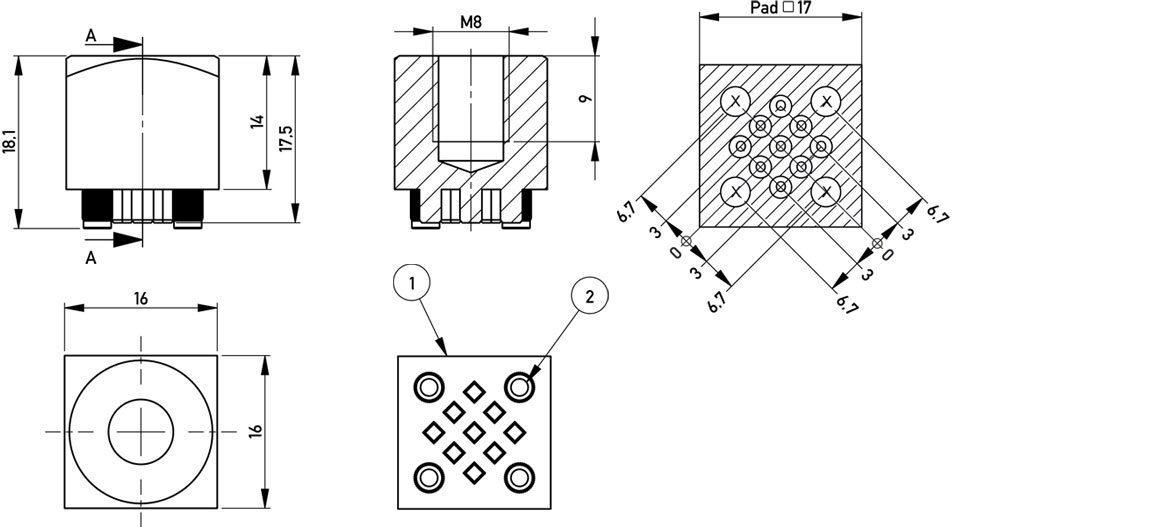

Masszeichnung
Maßangaben B-G in mm
Das Gewicht kann produktionsbedingt leicht variieren
